風量計算，特別是VOCs無組織排放收集，不僅要分行業而定，還要根據地標、行標、安全及職業衛生等要求和因素考慮，一聽就覺得比較麻煩，也沒有恒定標準，大家都會翻閱暖通類書籍，看完后感覺更加繁瑣。加之GB37822發布，對無組織收集有一些新的要求，具體可查閱本站歷史文章。什么整體通風、換氣次數?什么截面風速、通風截面面積?一算出來自己心里都沒底!那現在我們還是花個3分鐘，一起多來學習針對整體收集的VOCs風量計算。
首先，考慮整體通風收集，我們還要大概知道兩個職業衛生類的標準：

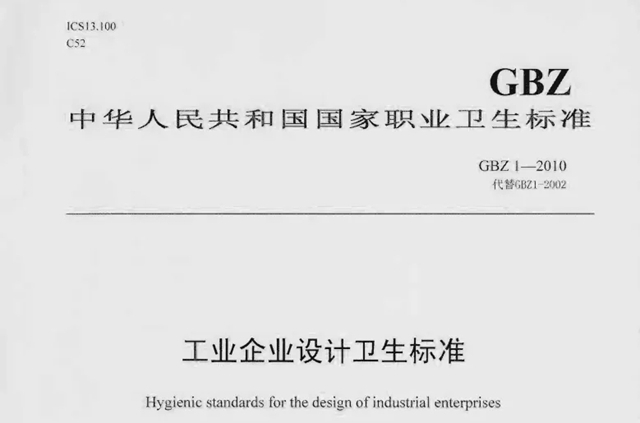

①GBZ 1-2010工業企業設計衛生標準

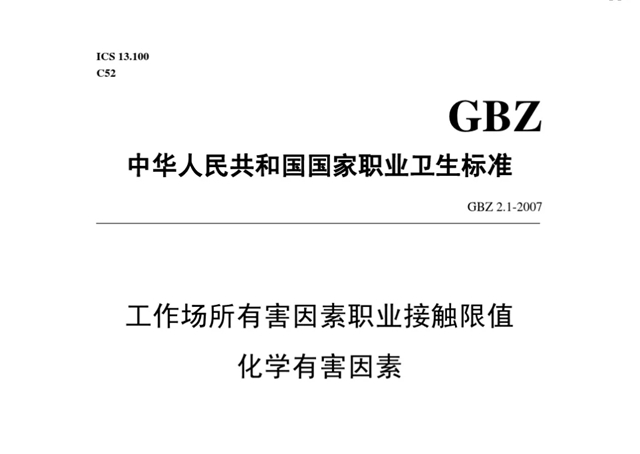

②GBZ 2.1-2007 工作場所有害因素職業接觸限值 化學有害因素
知曉上面兩個標準后，整體收集考慮時，還要分以下幾個情況考慮：
1、有人員在密閉空間作業時：
廢氣收集系統風量，應需同時滿足員工職業衛生接觸限值和斷面風速的要求，按照如下①②中兩個方程同時計算，以最大值為系統收集風量。
①按照VOCs主要成分濃度計算的風量，總風量為各成分計算風量之和，各成分的計算風量按式：
其中：
L2：各成分的計算風量，m3/h;
G：密閉空間內該成分的散發量，mg/h;
C1：密閉空間內部該成分的作業接觸限值，mg/m3。
取值應符合GBZ 2.1(GBZ 2.1-2007 工作場所有害因素職業接觸限值 化學有害因素)的規定;
C2：進風、補風的該成分的濃度，mg/m3。
總風量將各成分風量加和即可。
②按照密閉空間開口斷面的計算風量，進風面包括員工進出口、物料進出口、補風口等，僅需要滿足斷面風速的要求，按照如下計算：
其中：
L3：按照密閉空間開口斷面的計算風量，m3/h;
v：控制風速，m/s，采用車間整體密閉，開啟的外門、外窗取1.2~1.5m/s;其他進風面，取0.4~0.6m/s;
F：進風面的面積，m2。
按照如上①②中兩個方程同時計算，以最大值為系統收集風量
2、無人員在密閉空間作業時：
如②，重要的內容寫兩遍。按照密閉空間開口斷面的計算風量，進風面包括員工進出口、物料進出口、補風口等，僅需要滿足斷面風速的要求，按照如下計算：
其中：
L3：按照密閉空間開口斷面的計算風量，m3/h;
v：控制風速，m/s，采用車間整體密閉，開啟的外門、外窗取
1.2~1.5m/s;其它進風面，取0.4~0.6m/s;
F：進風面的面積，m2。
3、最后一點需注意：
如造成進風面風速超過0.6m/s或外窗外門風速超過1.5m/s，密閉空間內應設補風系統，比如要考慮作業人員的崗位送風等，并滿足GBZ 1-2010工業企業設計衛生標準的相關職業衛生的要求。
