一、系統概述

　　1.1遵循標準

　　AL-VOCs-1000報警式揮發性有機物監測系統符合以下標準的要求：

　　DB 44/ T 1947—2016

　　固定污染源 揮發性有機物排放連續自動監測系統 光離子化檢測器(PID)法技術要求

　　HJ/T212-2005 污染源在線自動監控(監測)系統傳輸標準

　　JJF1172-2007 揮發性有機化合物光離子化檢測儀校準規范

　　1.2系統特點

　　系統主要特點如下：

　　1.采用進口高性能PID光離子傳感器;

　　2.檢測VOCs濃度及主要特征污染物濃度、系數;

　　3.采用抽取方式進行采樣，經過油水分離、過濾后進入分析儀，充分保證分析精度，減少維護量和延長分析儀器壽命;

　　4.具有標定功能，確保儀器自動運行期間的精度、穩定性；

　　5.分析過程不產生二次污染。

　　6.具有RS232/RS485信號輸出、數據恢復、數據存儲等功能;

　　7.提供現場數據查詢、報表統計、數據打印等功能，直觀顯示氣體濃度、單位、工作狀態等;

　　8.全量程范圍溫度數字自動跟蹤補償，保證測量準確性。

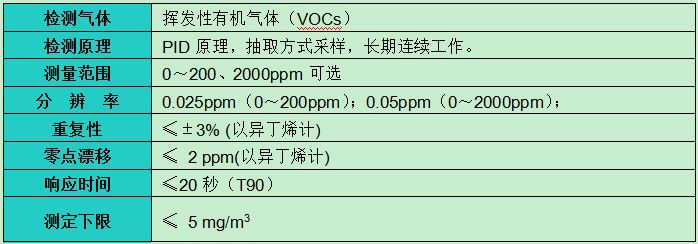

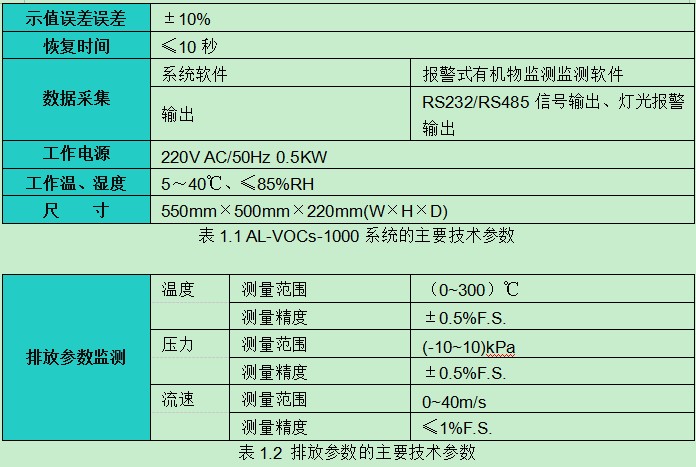

　　1.3系統主要技術參數

　　二、系統組成

　　AL-VOCs-1000揮發性有機物排放連續自動監測系統由采樣單元、氣體控制器、分析單元監測子系統以及數據采集與處理子系統構成。

　　1)采樣單元

　　a.固定污染源型：采樣探頭、采樣管、過濾器、采樣泵等組成。

　　b.無組織排放型：防雨采樣裝置、采樣探頭、采樣管、過濾器、采樣泵等組成。

　　2)分析單元：由光離子化檢測器、數據處理模塊等組成。

　　3)控制及通訊單元：由顯示控制等組態集成模塊及軟件控制系統組成。

　　5)其他輔助設備：包括儀器設備所需要的機柜、安裝固定裝置等。

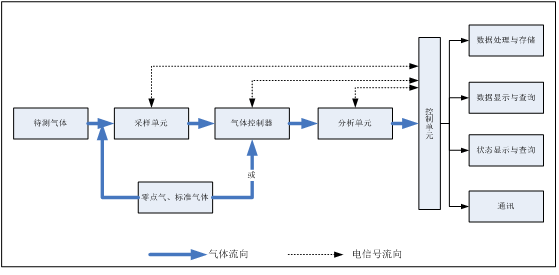

　　圖2.1系統示意圖

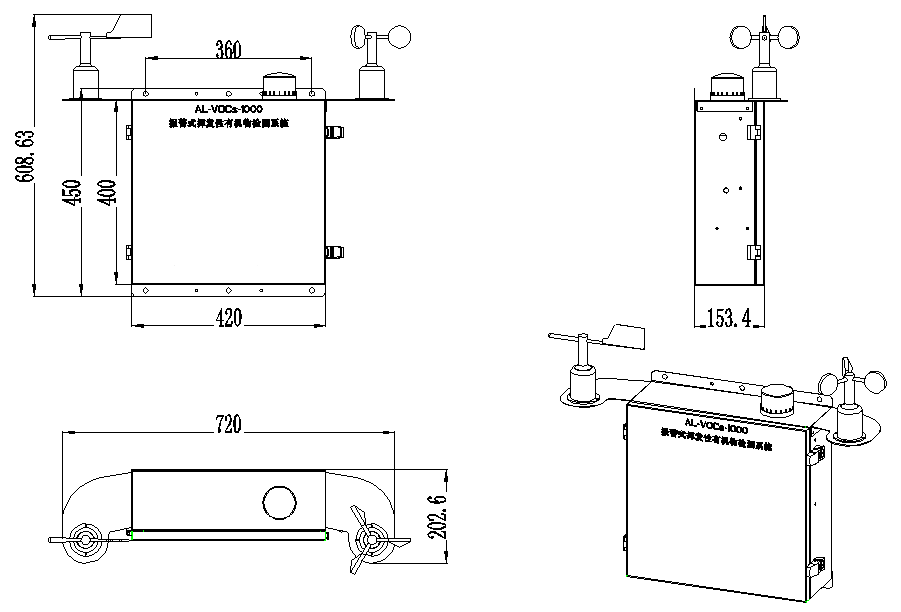

　　以下為系統儀表柜的圖示介紹：

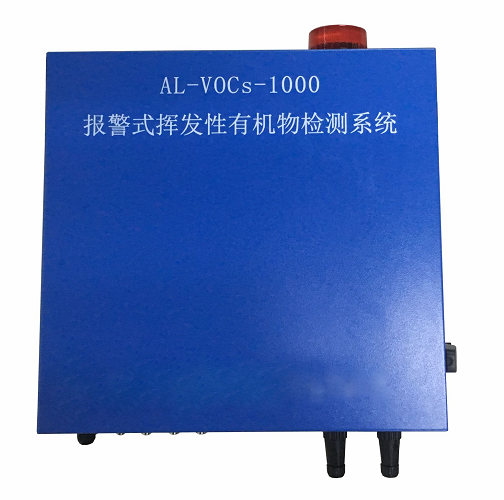

　　圖2.2.1 固定污染源型實物圖：

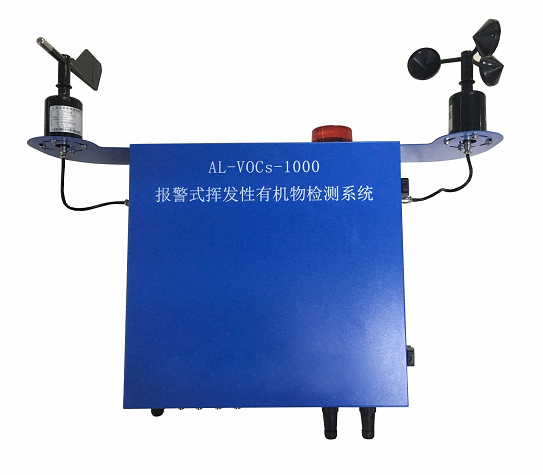

　　圖2.2.2 無組織排放型實物圖：
