空氣源1000克臭氧發生器 公斤級臭氧發生器廠家
廣東專業臭氧發生器工廠，十多年品牌，值得信賴，廣東專業生產公斤級臭氧發生器廠家
廣州佳環空氣源1000克臭氧機
、系統總體說明
本系統配套產量1000g/h的臭氧發生器1套，采用空氣源，外置螺桿空壓機、冷干機、精密過濾器、儲氣罐、可再生吸附干燥機、蜂窩式臭氧發生器等組成。
明細配置清單
1000g/h臭氧系統供貨清單及服務范圍
序號 | 名稱 | 型號和規格 | 數量 | 原產地和 制造商名稱 | 備注 | 合計 | |
一 | 一套空氣源1000g/h臭氧系統 （PLC控制系統） | ||||||
1 | （包含閥門、流量計等） | HY-1000G （空氣源） | 1臺 | 佳環臭氧 | 蜂窩式 | ||
2 | 泠凍式干燥機 | HMR-10HP | 1臺 | 佛山豪邁爾 | 定做 | ||
3 | 儲氣罐（空氣） | C-0.6 | 2臺 | 佛山隆威 | 定做 | ||
5 | 螺桿空壓機 | 功率11KW | 1臺 | 歐克爾 | 定做 | ||
6 | 可再生吸附干燥機 | 10HP | 1臺 | 佛山豪邁爾 | 定做 | ||
二 | 配件、配品及服務 | ||||||
8 | 精密過濾器 | Mode0155 | 2套 | 佛山豪特爾 | |||
自動排水閥 | |||||||
9 | 普通過濾器/粉塵過濾器 | ——— | 內置 | 廣州佳環 | |||
10 | 氣體減壓閥 | 佳環特制 | 1個 | 佳環臭氧 | |||
11 | 臭氧連接管道及材質 | / | 1套 | 佳環臭氧 | |||
售后服務24小時提供 | 保修壹年 | ||||||
合計 | 總價： /元（不含稅不含運費） 廣州內含運費 | ||||||
可上門安裝調試費用及運費： 包安裝/調式 費用具體看距離收費 | |||||||
臭氧發生器 | |||||
型號 | HY-1000A | 輸入電源 | 220V/50HZ | 工作電壓 | 5-6.5KV |
臭氧產量 | 1000g/h | 臭氧濃度 | 15-25mg/L | 功率 | 10KW |
空氣流量 | 1000L/min | 氣源 | 空氣 | 占地面積 | 0.5平方 |
冷卻水量 | 1-1.5T/h | 冷卻水溫 | 22-30° | 冷卻接口 | 4分外牙 |
進氣壓力 | 0.1-0.4Mpa | 出氣壓力 | 0.05-0.3Mpa | 輸出管徑 | ?10mm |
機器尺寸 | 1450*750*1900mm | 重量 | 230KG | ||
螺桿空壓機 | |||||
功率 | 11KW | 額定電源 | 380V/50HZ | 工作壓力 | 0.7Mpa |
排氣量 | 1.8m3/min | 噪音 | 68分貝 | 首次保養時間 | 500h |
儲氣罐 (2個) | |||||
容積 | 600L | 設計壓力/實驗壓力 | (0.84)--1.26MPA | 重量 | 150KG |
精密過濾器 | |||||
型號 | HMR 015 | 處理風量 | 1.5M3/Min | 組數 | 2 |
可再生吸附干燥機 | |||||
型號 | 10p | 額定電壓 | 220v/50hz | 額定功率 | 500w |
工作壓力 | 1.6mpa | 排氣量 | 1.5M3/min | 尺寸 | 600*350*1720mm |
冷凍式干燥機 | |||||
型號 | 10P | 額定電壓 | 220V/50HZ | 額定功率 | 500W |
處理風量 | 1.6M3/Min | 空氣出入口徑 | 1寸 | 壓力露點 | 2℃～10℃ |
使用條件極限 A。入口溫度≦78℃ B、周圍溫度≦38℃ C、空氣壓力10kg/cm2 (超壓力接受特殊訂制）(備注:10kg/cm2=1.0mp | |||||

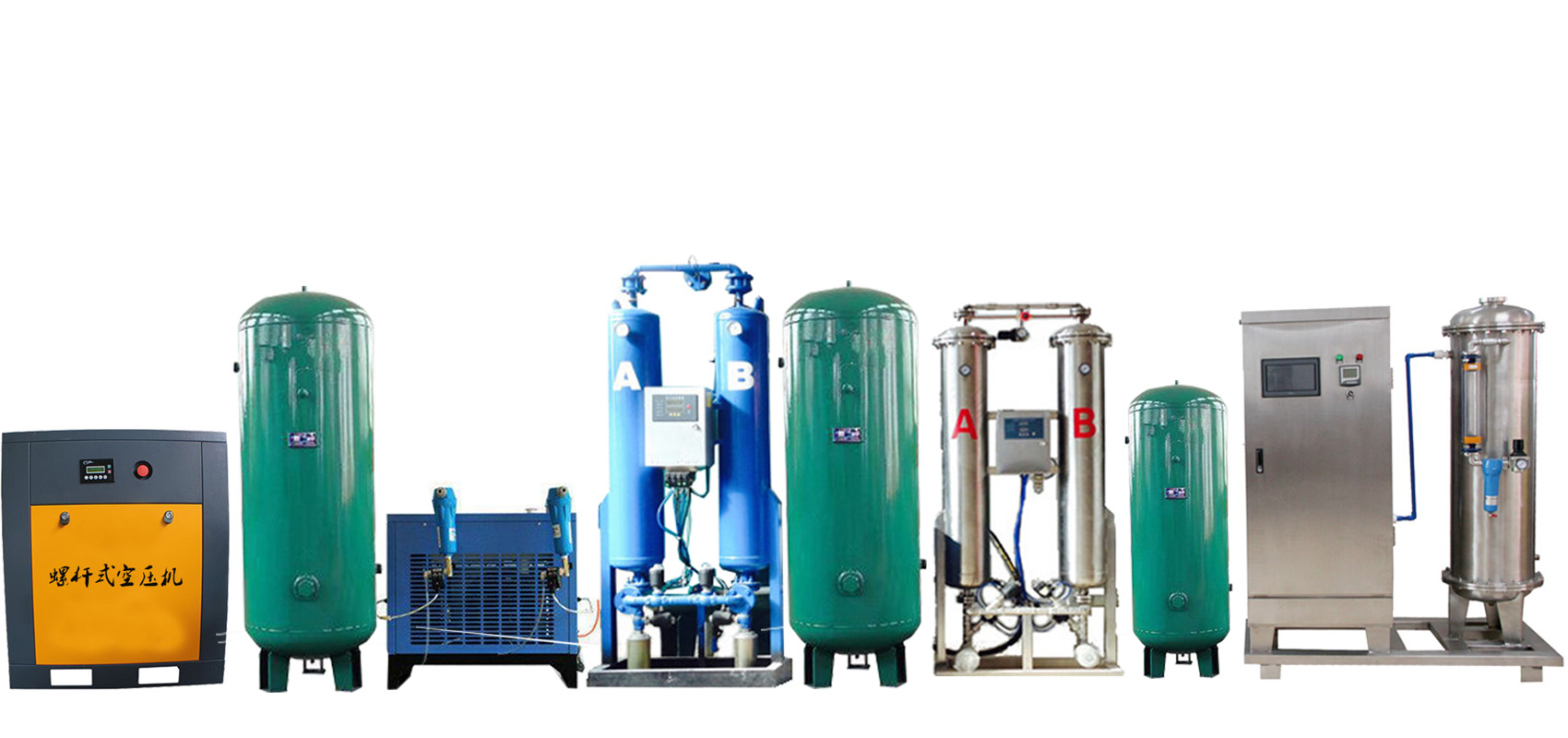

2.1000克臭氧發生器配置鏈接圖（樣圖）
3、產品特點及性能說明
◆先進的電暈放電技術◆最優化的機械設計
◆先進的IGBT供電單元◆低諧波污染
◆低能耗◆臭氧濃度高、結實耐用◆結構緊湊
◆低維護工作量◆自動化界面控制◆放電體
臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。
4、環境條件及設計條件
4.1環境條件
4.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。
4.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。
4.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。
4.1.4 冷卻水: 一般工業自來水。
4.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。
4.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。
4.2.2濕度: 臭氧發生器設計相對濕度≦75%。
4.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。
4.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。
4.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。
4.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。
5、臭氧發生器設計、制造和檢驗標準
5.1 臭氧發生器設計、制造標準
5.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；
5.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。
5.2 臭氧發生器檢驗標準
5.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。
6、注意事項及售后服務
注意事項：機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。
1．設備質保期
設備保修期為設備出廠之日起一年保修，終身維護；
2．故障排除
①接到用戶設備出現故障的信息后，當日給用戶明確答復；
②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。
3．其他服務
①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理；
②定期提醒用戶更換易損件，檢查設備及注意事項。
6．質量承諾：
①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。
②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新?lián)p壞零件，期限為設備出廠之日起一年保修期內。
③在正常的使用情況下，整機設備使用壽命為6年。
④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍：
A、環境過于潮濕或機器結構內部進水而導致產品損失
B、擅自改動產品結構而導致產品損壞
C、因自然災害或其它不可抗力而導致產品損壞
