一、     概述 廣州佳環專業生產公斤級臭氧發生器10公斤臭氧發生器，參數資料由廣州佳環臭氧公斤級部門提供。復制資料需經過廣州佳環臭氧公斤級部門同意，侵權必究。

二、    2000年-2007年原名為（廣州三環臭氧有限公司）2007年正式注冊為（廣州佳環電器科技有限公司），是廣東省最早生產研發臭氧企業之一，專業從事臭氧機理研究、臭氧設備設計與制造和研發、臭氧應用工程方案設計與臭氧系統設備安裝、調試、運行及維護，是國內臭氧行業的代表企業之一，正逐漸成為全球臭氧系統供應商。本公司成立已經有10多年時間，并培養起來了多批人才和培養多家小廠的臭氧企業，在*飲用水處理、*中水回用處理、*化妝品容器消毒殺菌、*水產養殖增氧消毒殺菌、*家禽養殖業、*游泳池水消毒殺菌、*無菌車間、*制藥廠及食品廠消毒殺菌、*GMP認證、*食品保鮮儲藏、*果蔬農藥降解、*污水處理（醫院、食品廠、電鍍廠等工業污水及城市污水深度處理）*工業廢氣脫臭處理，化學氧化與合成等幾十個領域有著豐富的經驗。

三、       公司擁有著實力雄厚的技術隊伍，研發和生產出精度高、穩定性好、使用方便、維護容易的設備。 公司生產的系列產品應用范圍廣，本公司產品銷售到全國各地，國外20多個國家和地區也在使用本公司產品，本公司的外貿銷量一年一個臺階業績穩定性在增長，得到國外客戶的親睞。本公司人性化的設計理念，卓越的性能和完善的服務，使公司產品在臭氧領域處于領先地位。

四、    實力見證：本公司目前已經發展成為廣東省規模最大一家企業。

二、臭氧發生器的運行參數和使用條件

l  無論在運行還是通氣階段，進入臭氧發生器的氧氣長壓露點保證≤-60℃。

l  冷卻水中應不含能產生水垢、堵塞、沉積等影響發生器正常使用的物質。

三、安裝現場要求：

2.1  設備應存放在干燥、清潔、通風良好的庫房?jī)?nèi)。對于短期露天存放和運輸時應加蓋雨布。

2.2   室內安裝現場環境溫度為-20～40℃，相對濕度≤80%。

四、HY-10Kg空氣源臭氧發生器系統商務報價

備注：1、此報價含稅；

      4、此價有效期60天。

主要設備技術參數

HY-10KG臭氧發生器

        制造商： 廣州佳環電器科技有限公司

        型  號：     HY-10KG

        外形尺寸： 以實際出廠為準  mm

       臭氧產量：         10000          g/h

        臭氧出氣濃度：      20-30      mg/l

額定功率：        65.5           kw

        工作壓力：   0.09MPa，允許波動±5%

需氣量：     400       Nm³/h

        冷卻水流量：     6          m³/h

        電  源：     380v/50Hz/3ph

安裝環境：       室內

發生室尺寸：310cm長*120cm寬*170cm高

氣源系統（包含空壓機、干燥機、冷干機，過濾器，儲氣罐等）

        空壓機制造商：上海申行健壓縮機有限公司

功率：     45KW

        空氣氣量：       480        Nm3/h

        工作壓力：     7 bar

        噪音：      71dB(A )

        出口尺寸：     Rp 1-1/2"

機組重量：       950KG

        外形尺寸：    1000×1300×1470 mm

五、臭氧發生器的技術特點：

l  高效，產品專用電源頻率高，頻率范圍4KHZ-20KHZ，有效提高效率；

l  臭氧生成濃度高，耗電低，應用微間隙放電技術，氧氣源臭氧發生器平均產1公斤臭氧耗電10度；

l  產品放電介質采用管徑石英玻璃管，石英具有介電常數高，不易擊穿，壽命長等特性；

l  系統穩定可靠，反應腔為免清洗免維護設計，產量、濃度不衰減，具有過流、過壓、過載、超溫、高低氣壓、低水流、斷水等完善的多重保護設計；

l  操作簡單，采用機電氣一體化設計，人機界面顯示，觸摸屏控制，參數易于調節；

l  臭氧反應腔采用SS304和SS316，密封材料為PTFE（聚四氟乙烯），耐臭氧腐蝕；

l  臭氧產量輸出穩定可調；

l  體積小，采用管微間隙放電技術，有效減小體積；

高頻逆變電源

放電管

放電管結構                                放電狀態

廣州佳環臭氧系列產品采用管微間隙放電；放電介質為石英管，具有不易擊穿的特性。先進的技術與精密的工藝，HY系列產品既穩定且高效，在使用純氧作氣源的條件下，臭氧生成濃度可達100mg/l，平均產1公斤臭氧僅耗電7度。濃度實測如下圖所示：

六、氣源系統工藝

技術對比

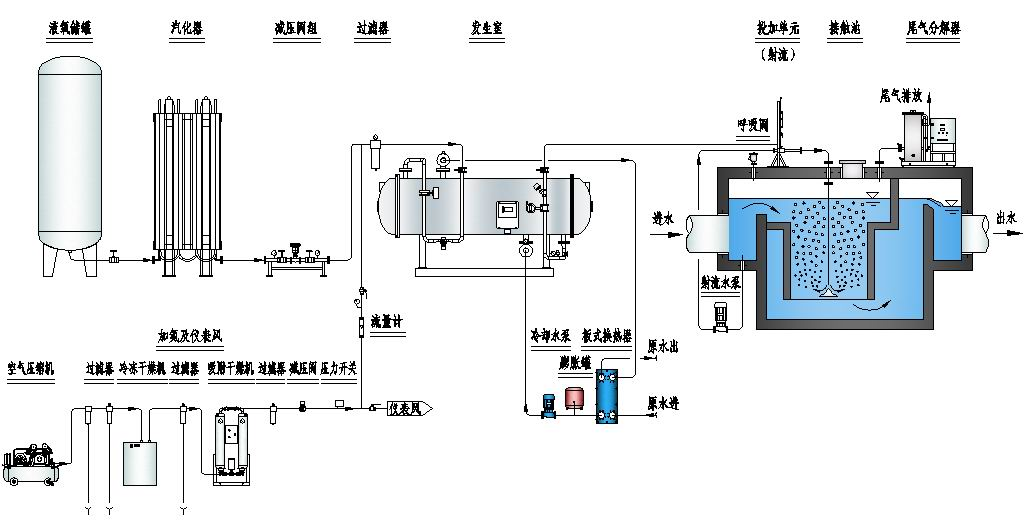

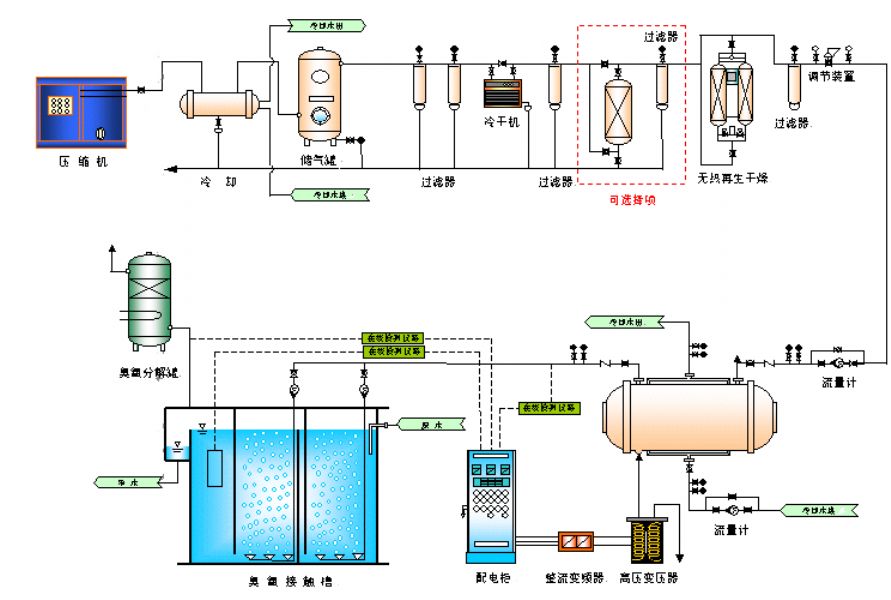

空氣源臭氧發生系統工作流程圖（參考）

說明：壓縮空氣經過儲氣罐穩壓，初級過濾器除水除塵，再進入冷干機降低氣體露點，濾除大量的水份，后經二級精密過濾，進入吸附干燥機，產生濃度高的空氣，氣進入臭氧發生器內產生臭氧。

臭氧發生器工作時會產生一定的熱量，需接入循環水冷卻。

六、檢驗和驗收

1.在產品生產過程中，從原材料進廠經中間產品到最終產品的各個階段均應按照國家有關標準和企業標準進行檢驗和驗收。

2.產品生產過程中的主要階段的試驗和驗收賣方應邀請買方派員參加，買方可視具體情況決定派員參加或不參加。買方不參加的試驗賣方應將試驗結果送交買方確認。

3.制造廠內買方的驗收不做為最終產品合格的保證，產品最終應通過現場調試和運行考驗而通過驗收。

6.2、開箱檢驗

1. 設備運抵現場后，買方應通知賣方在一定時間內到達現場進行開箱檢驗。

2. 如果賣方在規定的時間內未能到達現場，又未同買方協商到達工地時間，則買方可根據工程需要自行開箱檢驗，如發現設備、部件與裝箱單不符等情況，賣方應承擔責任。

3. 如果買方不通知賣方，擅自開箱檢驗，則發生的一切后果由買方自己承擔。

4. 開箱檢驗應有安裝單位人員在場，開箱檢驗后設備應妥善保管，避免零部件遺失和設備的損壞。

七、售后服務

7.1、質保期限及質保期內服務措施

1、設備質保期為設備抵達工地現場后12個月。

2、其它由,公司外購設備的質保期限按生產廠家規定為準（一般為一年，特殊情況例外）。

3、在保修期內對整套系統進行現場免費指導客戶維護保養。

7.2、質保期外服務措施

1、我司生產的設備在質保期后出現故障，可由我公司負責維修，收取更換器件的材料費和合理的人工費。

2、其它外購設備，保修期外的售后服務由使用方負責協調。

7.3、其它服務

1、設備安裝、調試

設備運抵現場后，我司將及時派遣具有豐富工程經驗的技術人員對設備進行指導安裝、調試。

2、人員培訓

我司就買方的技術人員和操作人員提供本套設備全面系統的培訓。主要培訓內容如下：

就系統設備組成、工作原理、控制工藝等進行培訓，并就設備現場操作、設備的維護保養工作、系統運行參數調整、設備故障排查和事故應變措施等進行現場操作演示。使需方操作人員掌握設備的基本知識、結構與性能特點，熟練操作，并能簡單處理設備運行過程中有可能出現的一些問題，確保安全生產。

八、供貨進度安排

根據我公司項目實施流程，暫擬定以下項目實施計劃：

                                                        廣州佳環電器科技有限公司

                                                       廣州佳環公斤級銷售部門電話020-62112919
